控制电缆RBZK

RBZK控制电缆是供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。一、控制电缆和电力电缆的区别：电力电缆在电力系统主干线中用以传输和分配大功率电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电

详细介绍

introduction

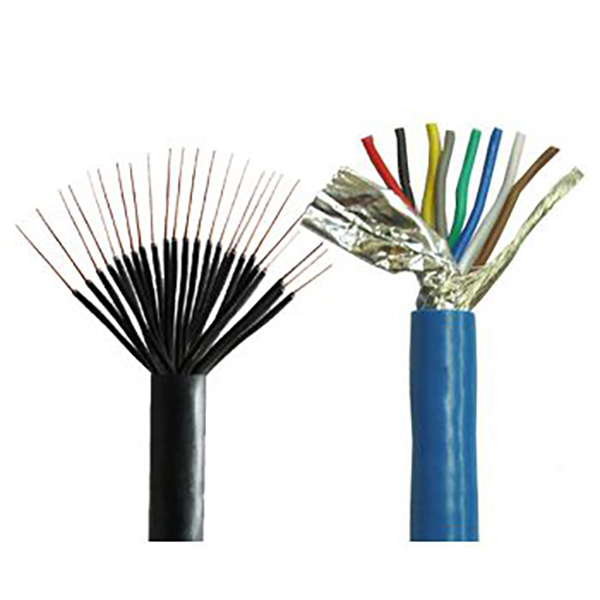

RBZK控制电缆是供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘、聚氯乙烯护套控制电缆。

一、控制电缆和电力电缆的区别：

电力电缆在电力系统主干线中用以传输和分配大功率电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚。

(1)控制电缆属于电器装备用电缆，和电力电缆是电缆五大类中的2个。

(2)控制电缆的标准是9330，电力电缆的标准是GB12706。

(3)控制电缆的绝缘线芯的颜色一般都是黑色印白字、还有电力电缆低压一般都是分色的。

(4)控制电缆的截面一般都不会超过10平方，电力电缆主要是输送电力的，一般都是大截面。

二、控制电缆型号、名称及使用范围：

RBZK	铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆	敷设在室内移动要求柔软等场合
ZR-RBZK	铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆	敷设在有阻燃要求的室内移动要求柔软等场合

三、使用特性
1.工频额定电压Uo/U为450/750V或0.6/1kV。
2.电缆导体的允许长期最高工作温度为70℃。
3.电缆敷设时环境温度应不低于0℃，若环境温低于0℃时，应对电缆进行预热。
4.电缆的推荐允许弯曲半径如下：
无铠装电缆，应不低于电缆外径的6倍；
铠装或铜带屏蔽电缆，应不低于电缆外径的12倍
5.屏蔽软电缆，应不低于电缆外径的6倍。

四、技术参数：

型号	额定电压	导体标称截面 mm2
		1.0	1.5	2.5	4	6	10
		芯数
KVV	450/750V 或 0.6/1kV	-	2～61				2～14	2～10
KVVP		-	2～61				2～14	2～10
KVVP2		-	2～61				2～14	2～10
KVV22		-	7～61		2～61		2～14	2～10
KVV32		-	19～61		7～61		2～14	2～10
RBZK		2～61					-
RBZKP		2～61				2～48	-
KVVP-22		-	2～61				2～14	2～10
KVVP2-22		-	2～61				2～14	2～10

五、结构尺寸

芯数及导体标称截面 mm2	导体结构	绝缘厚度		护套厚度		电缆近似外径		电缆近似重量
	NO./фmm	mm		mm		mm		kg/km
	-	450/750V	0.6/1kV	450/750V	0.6/1kV	450/750V	0.6/1kV	450/750V	0.6/1kV
2×1	1/1.13	0.6	0.8	1.2	1.8	7.7	9.7	68	103
2×1	7/0.43	0.6	0.8	1.2	1.8	8.0	10.0	71	108
2×1.5	1/1.38	0.7	0.8	1.2	1.8	8.6	10.2	87	119
2×1.5	7/0.52	0.7	0.8	1.2	1.8	8.9	10.5	94	124
2×2.5	1/1.78	0.8	0.8	1.2	1.8	9.8	11.0	120	148
2×2.5	7/0.68	0.8	0.8	1.2	1.8	10.3	11.5	127	157
2×4	1/2.25	0.8	1.0	1.2	1.8	10.7	12.7	158	205
2×4	7/0.85	0.8	1.0	1.2	1.8	11.3	13.3	166	215
2×6	1/2.76	0.8	1.0	1.2	1.8	11.7	13.7	207	258
2×6	7/1.04	0.8	1.0	1.2	1.8	12.4	14.4	216	269
2×10	7/1.35	1.0	1.0	1.5	1.8	15.7	16.3	353	374
3×1	1/1.13	0.6	0.8	1.2	1.8	8.0	10.1	83	122
3×1	7/0.43	0.6	0.8	1.2	1.8	8.4	10.4	87	127
3×1.5	1/1.38	0.7	0.8	1.2	1.8	9.0	10.6	109	143
3×1.5	7/0.52	0.7	0.8	1.2	1.8	9.4	11.0	113	149
3×2.5	1/1.78	0.8	0.8	1.2	1.8	10.3	11.5	153	183
3×2.5	7/0.68	0.8	0.8	1.2	1.8	10.8	12.0	162	193
3×4	1/2.25	0.8	1.0	1.2	1.8	11.3	13.4	206	259
3×4	7/0.85	0.8	1.0	1.2	1.8	11.9	14.0	215	270
3×6	1/2.76	0.8	1.0	1.5	1.8	13.0	14.5	292	332
3×6	7/1.04	0.8	1.0	1.5	1.8	13.8	15.2	302	344
3×10	7/1.35	1.0	1.0	1.5	1.8	16.6	17.2	467	490
