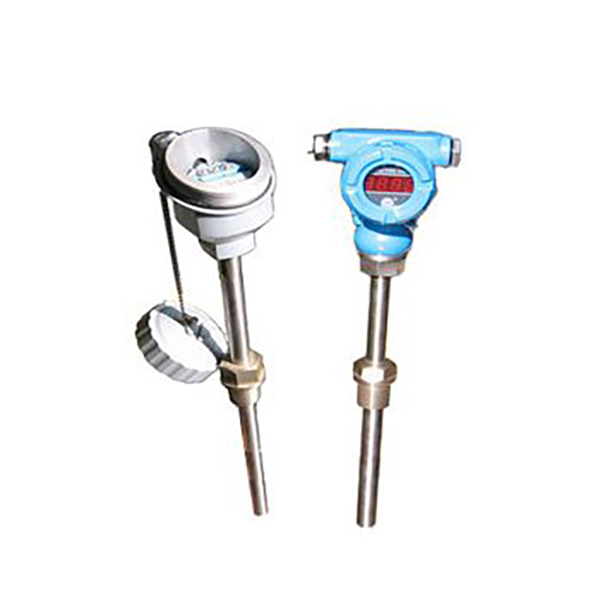

RBZK-SBW系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把-200～1600 ℃ 范围内的温度信号转换为二线制4～20mA DC的电信号传输给显示仪、调节器、记录仪、DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
一、产品特点：
1.超小型（模块φ44×18 ）一体化，通用性强；
2.二线制4～0mA DC 输出。传输距离远，抗干扰能力强。
3.冷端、温漂、非线形自动补偿。
4.测量精度高，长期稳定性好。
5.温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
6.一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
7.机械保护：IP65；
8.采用热电偶温变，可免用补偿导线，降低成本；
9.液晶、数码管、指针等多种指示功能方便现场适时监控。
10.现场环境温度 >70 时，变送器和现场显示仪表可采用分离（隔离）式安装；℃
11.防爆等级： dIIBT4 、 dIIBT5 。
12.防护等级： IP54
二、技术指标：
| 类 别 | RBZK-SBWH模块式温变 | RBZK-SBWH一体化温度变送器 | |
| 准 确 度 | 0.2%F.S 0.5%F.S | ||
| 输 入 | 热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 | ||
| 输 出 | 二线制 4-20mA DC | ||
| 使用温度 | -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） | ||
| 温度影响 | ≤0.05%/ ℃ | ||
| 湿 度 | 5-95%RH | ||
| 现场显示 | 无 | 3 1/2LED 3 1/2LCD 0-100% 等分刻度 | |
| 显示精度 | 无 | 数字式： 0.5 级 指针式： 2.0 级 | |
| 负载能力 | ＜600 Ω （额定负载 250 Ω ） | ||
| 外形尺寸 | 44*18 | 70*100（中继器） | |
三、一体化温度变送器选型表：
| RBZK-SBWH□□－□□□□□－□-□/□-□一体化温度变送器 | ||
| 代 号 | 仪表类型 | |
| Z | 热电阻 | |
| R | 热电偶 | |
| 代号 | 分度号 | |
| P | 铂 Pt100 | |
| C | 铜 Cu50 | |
| M | 镍铬硅-镍铬N | |
| N | 镍铬-镍硅 K | |
| E | 镍铬-铜镍 E | |
| F | 铁-铜镍 J | |
| C | 铜-铜镍 T | |
| 代号 | 显示方式 | |
| 无 | 4～20mA输出无显示 | |
| S | LED数码显示 | |
| Y | LCD液晶显示+HART协议 | |
| 代号 | 安装方式 | |
| 1 | 无固定装置 | |
| 2 | 固定螺纹 | |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | |
| 5 | 活络管接头式 | |
| 6 | 固定螺纹锥形式 | |
| 7 | 直形管接头式 | |
| 8 | 固定螺纹管接头式 | |
| 9 | 活动螺纹管接头式 | |
| 代号 | 接线盒形式 | |
| 2 | 防喷式 | |
| 3 | 防水式 | |
| 4 | 防爆式 | |
| 代号 | 保护管直径 | |
| 0 | Ф16 | |
| 1 | Ф12 | |
| 代号 | 内芯结构 | |
| 无 | 普通元件 | |
| K | 铠装元件 | |
| 代号 | 保护管材料 | 说 明 |
| 0 | 1Cr18Ni9Ti | 常用的热电电偶保护管 |
| 3 | 316L | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 4 | 904L | 能抗化工生产过程的绝大多数强腐蚀的金属护管 |
| 代号 | 长度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
|
| ||
