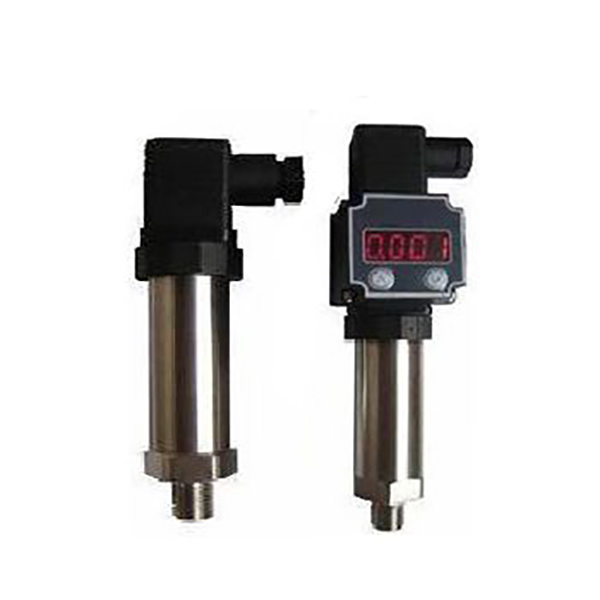

精巧型压力变送器RBZK-GPJ
精巧型压力变送器RBZK-GPJ广泛适用于可测量液体、气体、蒸气等介质的压力 量程范围:-0.1MPa~60MPa 精度等级: 0.5%F.S 介质温度:-20℃~85℃ 环境温度:-20℃~+85℃ 供电电压:DC 24V(12V~32V) 响应时间:≤ 50ms 过程连
详细介绍
introduction
精巧型压力变送器RBZK-GPJ广泛适用于可测量液体、气体、蒸气等介质的压力
量程范围:-0.1MPa~60MPa
精度等级: 0.5%F.S
介质温度:-20℃~85℃
环境温度:-20℃~+85℃
供电电压:DC 24V(12V~32V)
响应时间:≤ 50ms
过程连接:M20×1.5外螺纹或其他
防护等级:IP 54

RBZK-GPJ系列压力变送器是我公司生产的采用进口扩散硅或陶瓷芯体作为压力检测元件,传感器经高性能电子放大器将压力信号转换成4~20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力,以及与压力有比例关系的液位、流量等数据。
精巧型压力变送器采用不锈钢棒形外壳,隔离防腐、外形设计精巧,安装十分简便。德国进口霍斯曼接头,高韧性,耐磨,使用寿命长,降低更换率.
一、产品特点:
1.采用进口原装陶瓷压阻传感器
2.传感器和放大电路高度集成
3.全体不锈钢封装成一体
4.电路零点和增益无需调整
5.结构紧凑、防水、防尘
二、技术参数:
量程范围:-0.1MPa~60MPa
精度等级: 0.5%F.S
负载能力:电流输出型≤ 500Ω;电压型输出阻抗250Ω
介质温度:-20℃~85℃
环境温度:-20℃~+85℃
供电电压:DC 24V(12V~32V)
非线 性:± 0.2%F.S
迟滞性与可重复性:± 0.1%F.S
长期稳定性:± 0.1%F.S/y
热力零点漂移:± 0.02%F.S/℃
响应时间:≤ 50ms
最大工作压力:2倍量程

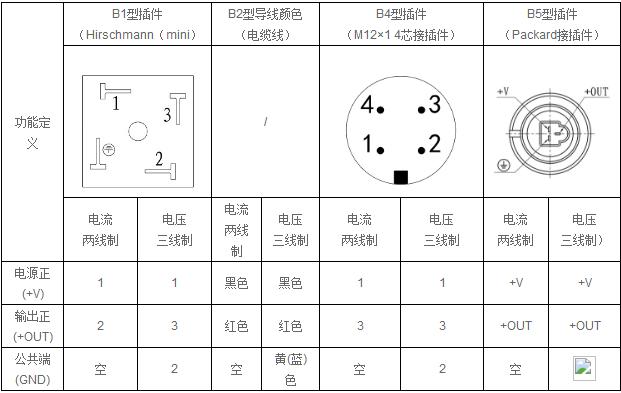

电气连接:标准霍斯曼接头或者大霍斯曼接头
过程连接:M20×1.5外螺纹或其他
外部零件材料:316不锈钢
壳体材料:316不锈钢
防护等级:IP 54

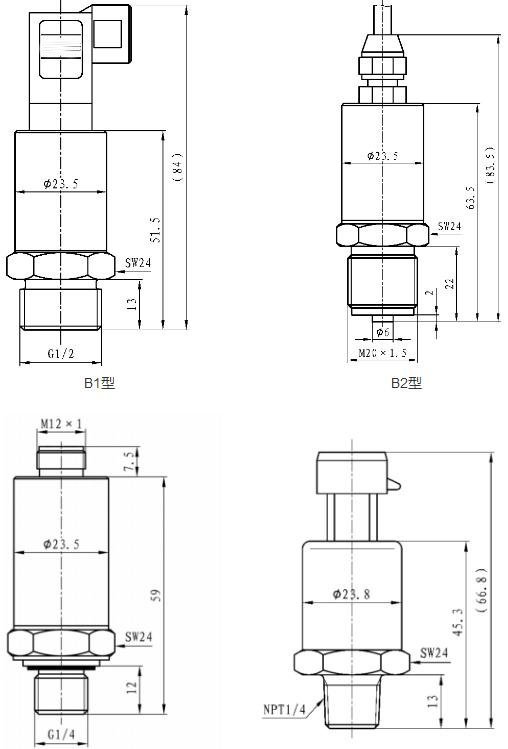

三、外形尺寸图:


四、压力变送器选型表:
RBZK-GPJ 压力变送器(精巧型)
量程 A 0~5KPa~20KPa E 0~0.7MPa~3.5MPa
B 0~20KPa~70KPa F 0~2.0MPa~7MPa
C 0~70KPa~350KPa G 0~7MPa~35MPa
D 0~200KPa~700KPa H 0~20MPa~100MPa
显示方式 1 无显示
2 数码管显示
3 液晶显示
安装方式 M M20*1.5外螺纹
P 齐平膜片(隔膜型)
O 其它规格(请标注)
输出信号 E 4~20mA两线制(DC 24V)
K 0~20mA
M 用户约定
附加选项 Z 阻尼调整
Q 迁移
A 绝压测量
F 负压测量
C 选用陶瓷传感器
S 散热器及过程连接件
Y 用户约定
