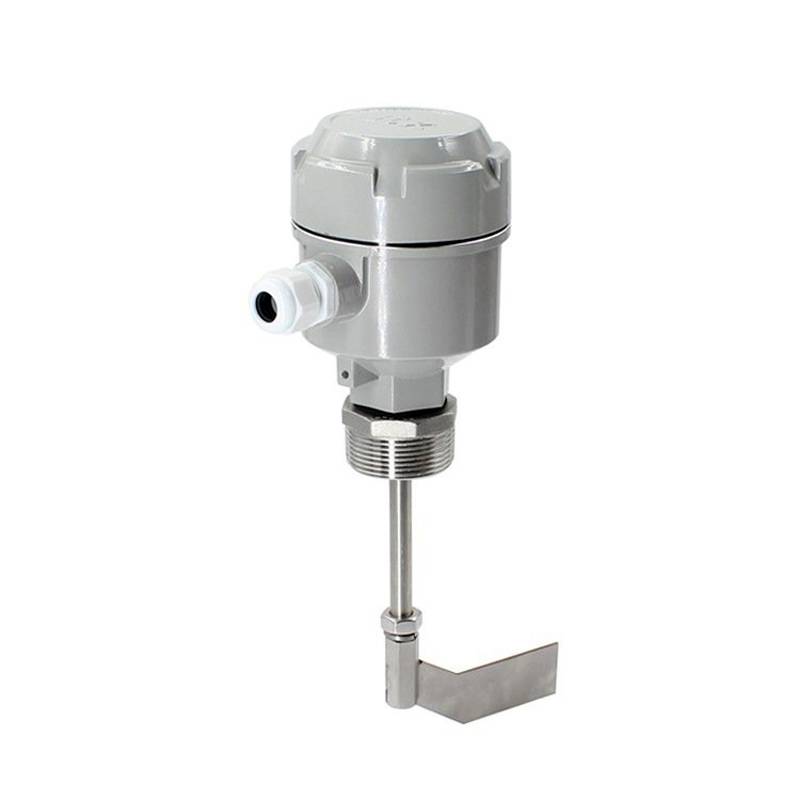

阻旋式料位开关RBZK-UZXK广泛适用于适用于化工、石油、食品、造纸、医药等领域料位的报警和控制
1.用 途：上、下限测量；
2.叶片转速：5～6转/分；
3.介质密度：≥0.3g/cm3(较大叶片)；
4.环境温度：(-30～80)℃；
5.输 出：开关信号；
6.接 线 口：M18x1.5 M20x1.5(防爆)；
7.接点容量：(AC)220V 3A；
8.耗电功率：＜5W。
RBZK-UZXK阻旋式料位开关是采用微电机经减速后，带动检测叶片以5-6转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移使其中一个微动开关动作发出有料信号，随后另一个微动开关动作，切断电机电源使其停转。只要料位不变此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。阻旋式料位开关首先一个微动开关动作接通电机电源，使其旋转，随后另一个微动开关动作发出无料信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。
WST-UZXK系列阻旋式全密封料位控制器采用摆动式传动系统。电机底座通过弹簧拉住，当系统没有受阻时，电机转动，带动检测叶片，检测物料。检测板受阻时，使主轴受阻而静止，电机继续运行，使电机底座拉动弹簧，压下微动开关，发出有料信号，同时切断电机电源，电机停止工作。当物位下降时检板阻力消失，系统在弹簧的拉力下复位，微动开关恢复原始状态，使电机转动，同时发出无料信号。
一、阻旋式料位开关产品应用：
1.冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域料位的报警和控制;
2.高尘、防爆等特殊环境。
二、阻旋式料位开关产品特性：
1.全新的结构设计，耐锈蚀、无污染、防潮、防尘;
2.机械过载保护装置;
3.不同比重检测叶片;
4.高温型可在≤300℃的物料环境下使用。
三、阻旋式料位开关技术参数：
1.用 途：上、下限测量；
2.叶片转速：5～6转/分；
3.介质密度：≥0.3g/cm3(较大叶片)；
4.环境温度：(-30～80)℃；
5.供电电源：AC24V、110V、220V、50/60Hz; DC24V；
6.输 出：开关信号；
7.接 线 口：M18x1.5 M20x1.5(防爆)；
8.接点容量：(AC)220V 3A；
9.耗电功率：＜5W。
四、产品外形尺寸图：

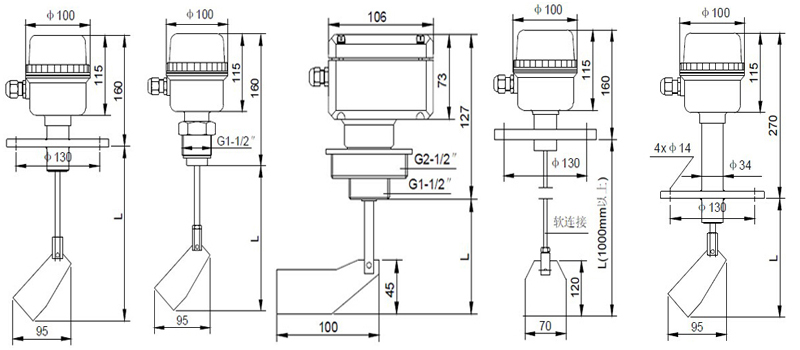

1.旋转叶片式：
| 尺寸 |
 |
| 外形 |
 |
 |
 |
 |
 |
| 型号 |
RBZK-UZXK-1 |
RBZK-UZXK-2 |
RBZK-UZXK-RBZK-2 |
RBZK-UZXK-3 |
RBZK-UZXK-R |

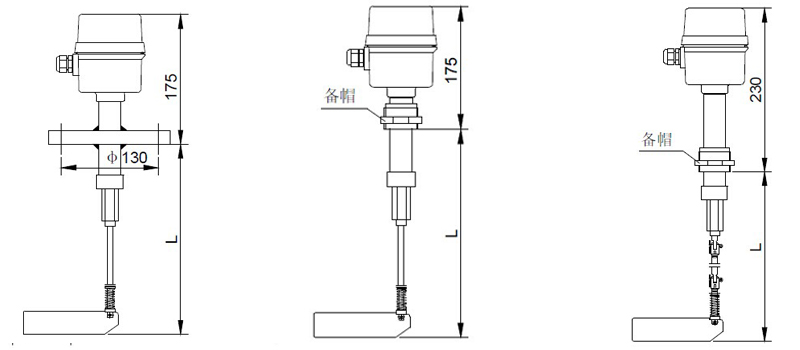

2.摆动叶片式：
| 尺寸 |
 |
| 外形 |
 |
 |
 |
| 型号 |
RBZK-UZXK-M-1 |
RBZK-UZXK-M-2 |
RBZK-UZXK-M-R |
五、阻旋式料位开关产品选型：
| RBZK-UZXK |
阻旋式料位开关 |
| 叶片形式 |
无 |
旋转叶片式 |
| M |
摆动叶片式 |
| 安装方式 |
1 |
法兰式 |
| 2 |
螺纹式 |
| 安装方式 |
无 |
常温型 |
| R |
高温型 |
| 检测杆长度 |
口口mm |
| 供电方式 |
D |
DC 24V |
| A |
AC 220V |
| 其它要求 |
B |
防腐型防爆（Ex BT6） |
