UHZ系列远传磁翻板液位计是基本型与远传变送器两部分的组合即可实现信号远传、液位报警及控制功能。UHZ系列磁翻板液位计具有直观、醒目、性价比高、耐温、耐压、防腐、防爆的特...
产品简介/product introduction

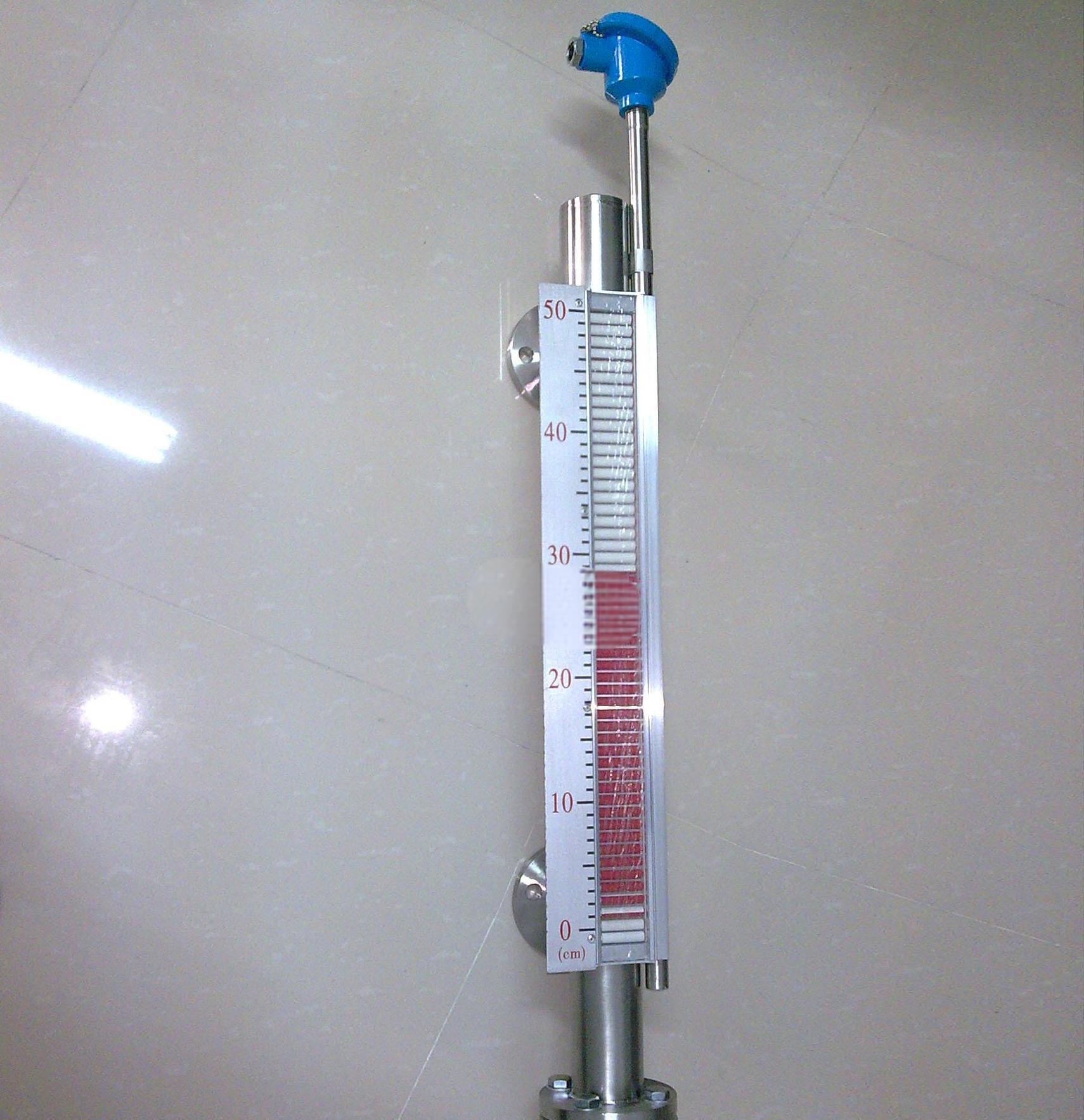

远传磁翻板液位计是基本型与远传变送器两部分的组合即可实现信号远传、液位报警及控制功能。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动III型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。远传磁翻板液位计具有直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，广泛应用于电力、石油、化工、冶金、环保等行业过程中的液位测量及自动化控制。远传磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。
●测量范围大，不受储罐高度限制；
●指示新颖，读数直观、醒目，可根据用户方便改变观察角度；
●指示机构与被测介质隔离，因而密封好，可靠性高；
●适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身；
●耐高温，可采用不褪色陶瓷翻柱；
●结构简单，安装方便，维护费低；
●介质与指示器、远传单元密闭隔离；
●可选装液位变送器或液位开关；
●可选装阻尼装置，在进料或排空时避免损伤浮子；
●可用于腐蚀、有毒、易燃易爆等危险场所。
技术参数/technical parameters
1、基本型
●测量范围：300～15000mm；
●测量精度：±5.0mm，±10mm；
●工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可达450℃ ；
●工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁) 防腐型≤0．6MPa；
●介质粘度 ：≤1st(10-4m2/s) 介质密度：≥450kg/m3；
●介质密度差：≥ 150kg/m3 排污接口：ZG1/2“（内）；
●环境振动：频率≤25Hz，振幅≤0．5mm 跟随速度：≤0.08m/s；
●接液材质：不锈钢（1Cr18Ni9Ti，316，316L）；
●不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）；
●PVC塑料(聚氯乙烯)，PP-R，ABS；
●连接过程 ：侧装式 HG20592-97 DN25 PN4.0（或用户指定）顶装式 HG20592-97 DN100 PN1.6（或用户指定）夹套法兰 HG20592-97 DN15 PN1.6（或用户指定）；
2、远传装置
●输出信号：4～20mA；
●负载阻抗：350Ω（24VDC时）；
●供电电源：18～30VDC（额定24VDC）；
●环境温度：-40～80℃；
●相对湿度：≤90%RH；
●功 耗：0.5W；
●本 安 型：ibIICT4 ；
●隔 爆 型：dIIBT4；
3、控制报警开关
●输出型式：常开常闭开关信号；
●报警精度：+10mm；
●环境温度：-40～80℃；
●工作寿命：≥105次；
●出线接口：1.5´M20或内螺纹3/4″。
1、选型表
| RBZK-UHZ | 远传磁翻板液位计 | |||||||
| 代 号 | 显示方式 | |||||||
| 就地显示 | ||||||||
| 就地显示+4～20mA远传 | ||||||||
| 代号 | 安装方式 | |||||||
| C | 侧装式 | |||||||
| D | 顶装式 | |||||||
| 代号 | 类型 | |||||||
| 无 | 基型 | |||||||
| W | 保温型 | |||||||
| J | 防腐型 | |||||||
| S | 防霜型 | |||||||
| Z | 保温防腐型 | |||||||
| Y | 顶装防腐型 | |||||||
| 代号 | 报警控制 | |||||||
| 0 | 无报警 | |||||||
| 1 | 带上限报警 | |||||||
| 2 | 带下限报警 | |||||||
| 3 | 带上下限报警 | |||||||
| 代号 | 浮子材质 | 代号 | 本体材质 | |||||
| P | 不锈钢 | P | 不锈钢 | |||||
| L | 防锈铝 | L | 防锈铝 | |||||
| T | 钛 | T | 钛 | |||||
| S | PVC塑料 | S | PVC塑料 | |||||
| F | 氟塑包裹 | F | 氟塑管 | |||||
| PF | 内衬四氟 | |||||||
| PP | 内衬丙烯 | |||||||
| PE | 内衬乙烯 | |||||||
| 代 号 | 待标明的数据 | |||||||
| B1 | 标注法兰标准、通径、压力等级 | |||||||
| B2 | 标注实际操作温度 | |||||||
| B3 | 标注实际操作压力 | |||||||
| B4 | 标注测量介质的密度 | |||||||
| B5 | 标注订货长度，或提供法兰间距 | |||||||
