分体式超声波液位计RBZK-UCWF200广泛适用于广泛用于各种液体和固体物料高度的测量
量程：0.25～5m，0.25～10m0.3～15m
精度：±0.5%F.S
显示：四位八段：0.5英寸LED
工作电压：DC12～24V 功耗<1.5W
外壳材质：ABS工程塑料
安装方式：外直管螺纹M65×1.5
防护等级：IP65
温度：－10℃～60℃

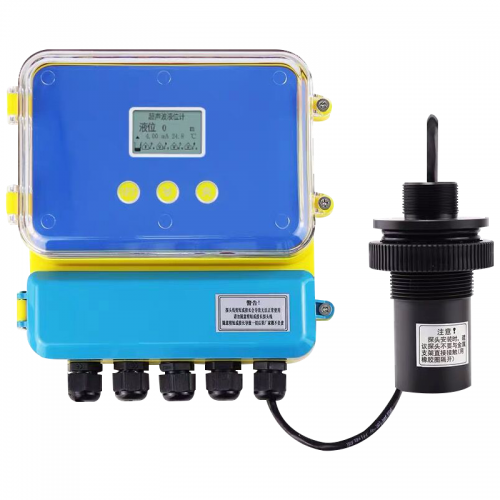

RBZK-UCWF200分体式超声波液位计是我公司生产的一种根据声波的发射和接收之间的时间来计算传感器到被测液体表面的距离的物位仪表。采用壁挂式显示器，换能器（探头）与显示器用线缆连接起来，可以方便用户可以更方便的地方观察数据变化。
分体式超声波液位计由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
一、测量原理：
超声波物位计是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。

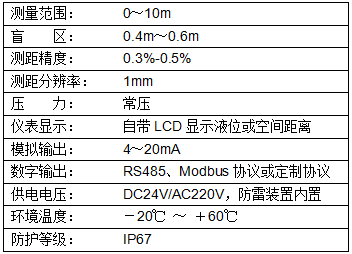

二、技术指标
量程：0.25～5m，0.25～10m,0.3～15m，
盲区：<0.25m,<0.3 m
发射角：4～6° 最小显示分辨率：1mm
精度：±0.5%F.S
显示：四位八段：0.5英寸LED
工作频率 ：20 KHz～43.0KHz（因型号规格而不同）
现场设置：通过物位仪按键完成 标定：出厂标定，可现场校准
模拟输出信号：4～20mA负载>300Ω；0～5V；1～5V
数字输出：RS485（支持Modbus） NPN开关输出
工作电压：DC12～24V 功耗<1.5W
外形尺寸：Φ83×145×M65
外壳材质：ABS工程塑料
重量：272g(5m)； 410g(12m)
安装方式：外直管螺纹M65×1.5
防护等级：IP65
温度：－10℃～60℃
三、产品特点:
价格便宜，性价比高。
采用SMD技术，提高仪器可靠性。
自动功率调整、增益控制、温度补偿。
先进的检测技术，丰富的软件功能适应各种复杂环境。
采用新型的波形计算技术，提高仪表的测量精度。
具有干扰回波的抑止功能保证测量数据的真实。
16位D/A转换，提高电流输出的精度和分辩率。
传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
多种输出形式：可编程继电器输出、高精度4-20mA电流输出、Rs-485数字通信输出

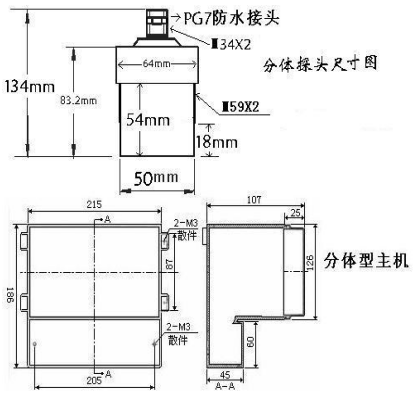

四、超声波液位计外形尺寸图及安装示意图：
五、超声波液位计产品选型：
| SC—UCW |
超声波液位计 |
| 表壳材质 |
200 |
ABS工程塑料外壳 |
| 300 |
铸铝外壳 |
| 仪表类型 |
Y |
一体式 |
| F |
分体式 |
| 接线形式 |
A |
两线制 |
| B |
三线制 |
| C |
四线制 |
| H |
两线制+RBZK协议 |
| 量 程 |
口口 |
0～口口m |
| 电源电压 |
D |
DC24V两线制 |
| E |
DC24V三线制 |
| S |
DDC24V四线制 |
| A |
AC220V 四线制 |
| 安装方式 |
L |
螺纹安装 |
| D |
法兰安装 |
| 探头加长 |
口口mm |
| 其它要求 |
F |
防腐型 |
| B |
防爆（Ex BT6） |
