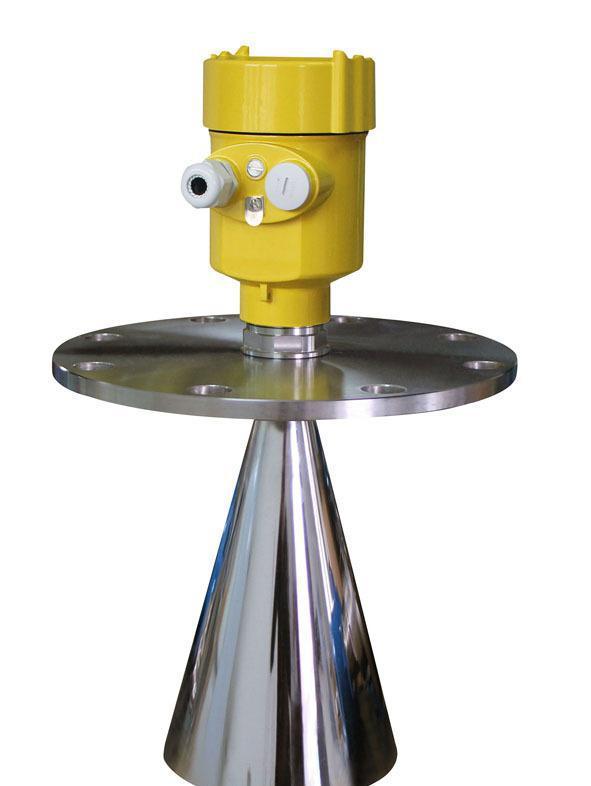

高频雷达物位计RBZK-LD93

高频雷达物位计RBZK-LD93广泛适用于用于反应釜、固体料仓等一些复杂环境的物位测量测量对象：固体粉状料、块状料及颗粒料等测量范围：70米过程连接：法兰介质温度：-40～250℃过程压力：-0.1～0.3MPa精度：±15mm防爆等级：ExiaⅡC

详细介绍

introduction

高频雷达物位计RBZK-LD93广泛适用于用于反应釜、固体料仓等一些复杂环境的物位测量

测量对象：固体粉状料、块状料及颗粒料等

测量范围：70米

过程连接：法兰

介质温度：-40～250℃

过程压力：-0.1～0.3MPa

精度：±15mm

防爆等级：ExiaⅡCT6

防护等级：IP67

RBZK-LD93雷达物位计采用了80GHz的高频发射频率，属于高频雷达物位计。天线被进一步的优化处理，处理器也作了相应的提升，加大了测量距离和精度。该系列为喇叭口天线，可测量对象为固体粉状料、块状料及颗粒料等。至高测量量程为70米，安装方式为法兰。

RBZK-LD93雷达物位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。

一、工作原理：

雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。

二、产品特点：

1、天线尺寸小，便于安装；非接触雷达，无磨损，无污染。

2、几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

3、严重粉尘环境对高频物位计工作影响不大。

4、波长更短，对在倾斜的固体表面有更好的反射。

5、波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

6、测量盲区更小，对于小罐测量也会取得良好的效果。

7、高信噪比，即使在波动的情况下也能获得更优的性能。

8、高频率，是测量固体和低介电常数介质的较佳选择。

三、技术参数：

测量对象：固体粉状料、块状料及颗粒料等

测量范围：70米

过程连接：法兰

介质温度：-40～250℃

过程压力：-0.1～0.3MPa

精度：±15mm

频率范围：80GHz

防爆等级：ExiaⅡCT6

防护等级：IP67

信号输出：4～20mA/RBZK(两线/四线）

四、法兰的选择：

外型
编号	L	M	P
材质	PP/PTFE法兰	不锈钢法兰	不锈钢万向节法兰
特点	耐腐蚀	高温/高压	高温/常压

五、天线的选择：

外型
编号	91	92	93	94	95	96
材质	防静电PP	不锈钢	PF A430	不锈钢	不锈钢	不锈钢衬PTFE
规格	DN50 DN80 DN150	DN50 DN80 DN150	DN50 DN80 DN150	DN50 DN80 DN150	DN50 DN80 DN150	DN50 DN80 DN100
特点	耐腐蚀	耐温/耐压	常温常压	耐温/耐压	耐温/常压	耐腐蚀/耐压

六、雷达液位计选型表：

代码	说明
RBZK-LD	智能雷达液位计
频率	9	80G高频雷达液位计
天线形式		1	棒式PP天线（防腐蚀，20米）
		2	高压喇叭口天线（耐温耐压，30米）
		3	不锈钢喇叭天线（常温常压，70米）
		4	抛物面天线（耐温耐压，70米）
		5	不锈钢喇叭天线（常温常压，30米）
		6	衬四氟喇叭天线（防腐耐压，20米）
安装方式			W	螺纹，G1 1/2A，1 1/2NPT
			L	PTFE法兰（DN80/DN100/DN150）
			M	不锈钢法兰（DN80/DN100/DN150）
			P	不锈钢万向节法兰（DN80/DN100/DN150）
容器接管				0	无
				1	50mm
				2	100mm
				3	150mm
				4	200mm
密封过程温度					P	-40~150℃普通密封连接
					G	-60~400℃高温带散热片连接
工作压力						0	常压
						1	1.6MPa
						2	2.5MPa
						3	4.0MPa
线制及输出信号							2	二线制DC24V,4~20mA+HART
							3	三线制DC24V,4~20mA
测量范围								口口m
