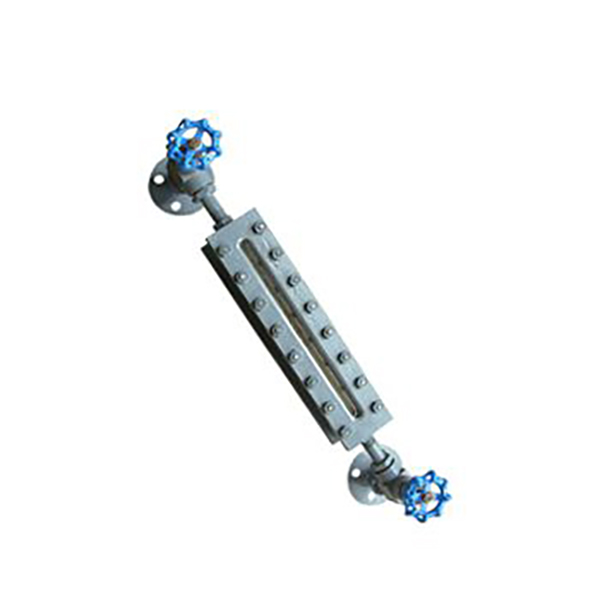

HT5玻璃板液位计是化工部最新标准的液面计，采用"透光式"、"反射式"和"视镜式"三种类型。经改进，液面计进出口两端可以不再加装其它阀门，即可不停炉拆下中间指示器进行清洗，可在液面计下部增设排污阀，以便能及时冲洗和排污。
HT5玻璃板液位计根据通器原理，将容器内介质液位引至外部玻璃板液面计；透过透明玻璃板读得容器内液位的实际高度。本产品也可制成无光源双色显示，就是利用自然光源折、反射特性，经滤色玻璃，形成气红液黑显示。阀杆密封填料采用柔性石墨压环，该填料密封性能好，耐高温、耐腐蚀。在仪表上，下阀内装有钢球，当玻璃板意外损坏时，钢球在容器内介质的压力作用下，自动关闭流通道，防止介质大量外溢。
一、玻璃板液位计技术参数
1.测量范围（L 中心距）mm:300、500、800、1100、1400、1700
2.压力等级．≤4.0Mpa
3.工作温度：≤250℃
4.伴热管压力:≤0．6Mpa
5.伴热管接口：Rc1／4〃
6.钢球自封压力：≥0.3Mpa
7.连接法兰．HG20592 DN20 PN4.0 M（凸面）
二、玻璃管液位计订货须知:
1.型号名称
2.规格(中心距L)
3.材质(普通钢或不锈钢)
4.安装形式：法兰规格
三、玻璃板液位计的选型表：
| RBZK-HG5T | 玻璃板液位计 | |||||
| 仪表接液材质 | C | 碳钢 | ||||
| F | 304不锈钢 | |||||
| L | 316不锈钢 | |||||
| 附加装置 | 1 | 普通型 | ||||
| 2 | 蒸汽夹套 | |||||
| 安装方式 | D1 | DN20 | ||||
| D2 | DN25 | |||||
| D3 | DN40 | |||||
| 压力等级 | P1 | PN1.6 | ||||
| P2 | PN4.0 | |||||
| P3 | PN6.3 | |||||
| P4 | PN10 | |||||
| 测量范围 | 口口口mm（标注安装中心距） | |||||
| 注：另外订货时请标注测量介质、操作温度及操作压力 | ||||||
