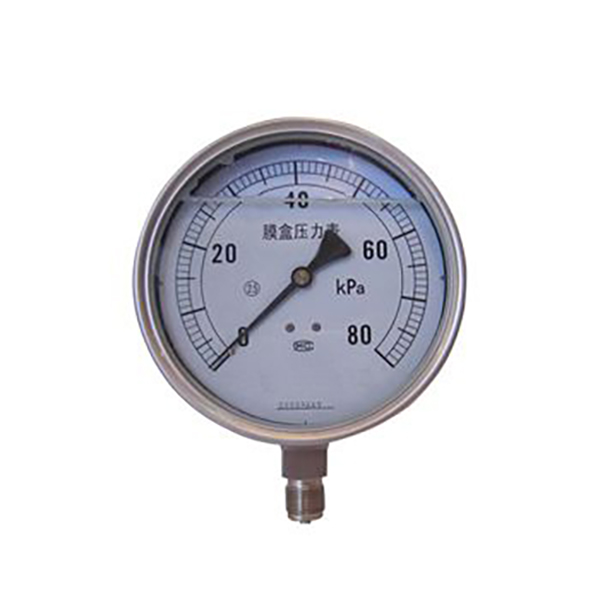

膜盒耐震压力表RBZK-100/150(B)广泛适用于广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上
RBZK-100/150(B)膜盒耐震压力表是在膜盒压力表的基础上表壳内充硅油。采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压且需要抗震的场合，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
膜盒耐震压力表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来，且表内充油，达到耐震的效果。
一、结构与测量原理：
膜盒耐震压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来，且表内充油，达到耐震的效果。
一、 技术指标：
1.测量范围与精确度：
1.测量范围与精确度：
| 型号 | 量程范围（KPa） | 精度等级 | ||
| 正压 | 负压 | 正负压 | ||
| RBZK-100 RBZK-100B RBZK-150 RBZK-150B | 0～1.6 | -1.6～0 | -0.8～0.8 | 2.5 |
| 0～2.5 | -2.5-0 | -1.2～1.2 | ||
| 0～4 | -4～0 | -2～+2 | ||
| 0～6 | -6～0 | -3～+3 | ||
| 0～10 | -10～0 | -5～+5 | ||
| 0～16 | -16～0 | -8～+8 | ||
| 0～25 | -25～0 | -12～+12 | ||
| 0～40 | -40～0 | -20～+20 | ||
| RBZK-100/150膜盒耐震压力表 RBZK-100/150B不锈钢膜盒耐震压力表 | ||||
2.导（测）压系统及外壳等主要零件的材质：
| 零件名称 | 材料编号 |
| 接头 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢 |
| 膜盒 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢 |
| 齿轮传动机构 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢 |
| 表壳，罩壳 | 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢 |
二、 压力表选型表：
| Y | 压力表 | |||||
| 仪表类型 （可复选） | E | 膜盒 | ||||
| N | 耐震 | |||||
| X | 电接点 | |||||
| 表盘直径 | 60 | 直径ф60mm | ||||
| 100 | 直径ф100mm | |||||
| 150 | 直径ф150mm | |||||
| 仪表材质 | 无 | 普通型 | ||||
| B | 全不锈钢 | |||||
| 隔离器选择 （隔膜压力表） | ML | 螺纹式 | ||||
| MF | 敞开法兰式 | |||||
| MG | 工字法兰式 | |||||
| GL | 角形法兰式 | |||||
| RL | 软管连接式 | |||||
| MC | 卡盘连接卫生型 | |||||
| 附加选项 （连接器选择） | YL | 硬管连接器 | ||||
| RL | 软管连接器 | |||||
| GL | 角形连接器 | |||||
| SR | 散热器 | |||||
| ZN | 阻尼器 | |||||
