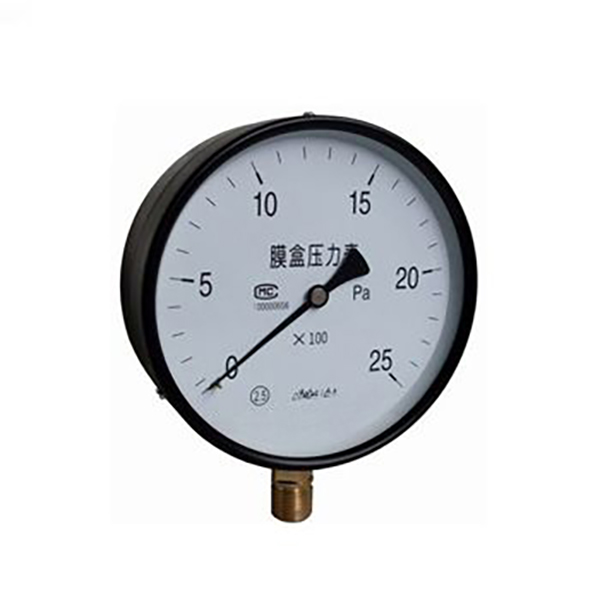

RBZK-100/150系列膜盒压力表采用膜盒作为测量微小压力的敏感元件，适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
一、结构与测量原理：
膜盒压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
二、技术指标：
1.使用环境条件：表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
2.温度影响使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10。℃
3.测量范围与精确度：
| 型号 | 量程范围（KPa） | 精度等级 | ||
| 正压 | 负压 | 正负压 | ||
| RBZK-100 RBZK-150 | 0～1.6 | -1.6～0 | -0.8～0.8 | 2.5 |
| 0～2.5 | -2.5-0 | -1.2～1.2 | ||
| 0～4 | -4～0 | -2～+2 | ||
| 0～6 | -6～0 | -3～+3 | ||
| 0～10 | -10～0 | -5～+5 | ||
| 0～16 | -16～0 | -8～+8 | ||
| 0～25 | -25～0 | -12～+12 | ||
| 0～40 | -40～0 | -20～+20 | ||
4.导（测）压系统及外壳等主要零件的材质：
| 零件名称 | 材料编号 |
| 接头 | 黄铜Hpb59-1 |
| 膜盒 | 锡青铜QSn6.5-0.1 |
| 齿轮传动机构 | 铜Hpb59-1 |
| 表壳，罩壳 | 冷轧钢板20 |

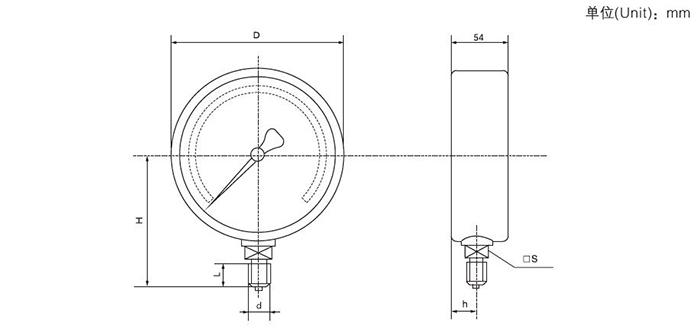

5.膜盒压力表外形尺寸：
| 型 号 | D | H | L | d | h | 口S |
| RBZK-100 | Φ100 | 90 | 20 | M20*1.5 | 17 | 口22 |
| RBZK-150 | Φ150 | 118 | 20 | M20*1.5 | 17 | 口22 |

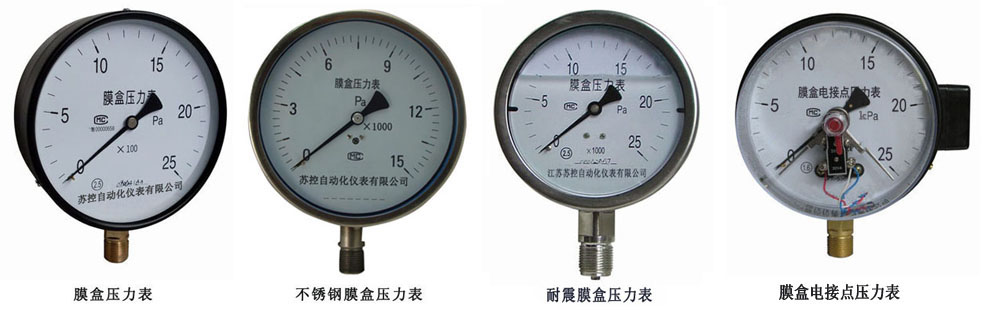

RBZK-100/150膜盒压力表
RBZK-100/150B不锈钢膜盒压力表
RBZK-100/150膜盒耐震压力表
RBZK-100/150B不锈钢膜盒耐震压力表
RBZKX-100/150膜盒电接点压力表
RBZKX-100/150B不锈钢膜盒电接点压力表
