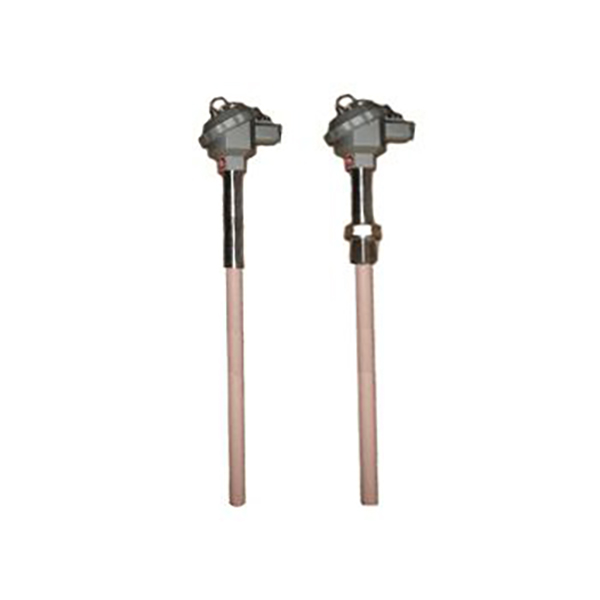

铂铑热电偶RBZK-/P

铂铑热电偶WRR/P广泛适用于适用于各种生产过程中高温场合 1.电气出口：M20x1.5NPT1/2； 2.精度等级：I 、 II； 3.防护等级：IP65； 4.偶丝直径：Φ0.5mm； 5.公称压力：常压； WRR/P系列铂铑热电偶又叫贵金属热电偶，它作为温度测量传

详细介绍

introduction

铂铑热电偶WRR/P广泛适用于适用于各种生产过程中高温场合

1.电气出口：M20x1.5NPT1/2；

2.精度等级：I 、 II；

3.防护等级：IP65；

4.偶丝直径：Φ0.5mm；

5.公称压力：常压；

WRR/P系列铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0～1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。

铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。

各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

一、产品应用：

铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。

二、主要技术参数：

1.电气出口：M20x1.5,NPT1/2；

2.精度等级：I 、 II；

3.防护等级：IP65；

4.偶丝直径：Φ0.5mm；

5.公称压力：常压；

6.测量温度及允差：

热电偶类别	代号	分度号	最高温度	测量温度	允许偏差△t℃
铂铑30-铂铑6	WRR	B	0～1800℃	0～1600℃	±1.5℃或±0.25%t
铂铑10-铂	WRP	S	0～1600℃	0～1300℃	±1.5℃或±0.25%t

7.铂铑热电偶的型号及规格：

型号	分度号	测温范围℃	保护管材料	热响应时间	规格
					d	L x l
WRP-130 WRP2-130	S	0～1300	高铝质	＜ 150S	Φ16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRP-131 WRP2-131				＜ 360S	Φ25
WRQ-130 WRQ2-130	R	0～1300		＜ 150S	Φ16
WRQ-131 WRQ2-131				＜ 360S	Φ25
WRR-130 WRR2-130	B	0～1600	刚玉管	＜ 150S	Φ16
WRR-131 WRR2-131				＜ 360S	Φ25

（1）热电偶 I 级按协议订货；
（2）非置入部分为碳钢。
