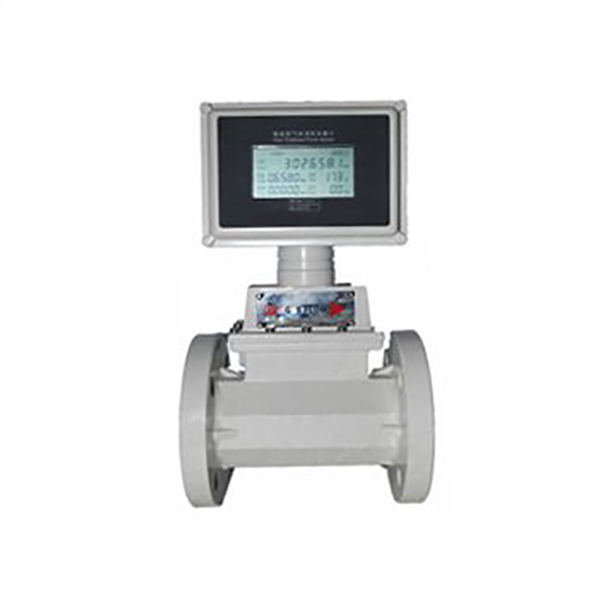

RBZK-LWGQB带补偿气体涡轮流量计是主要用于工业管道需要补偿的气体的流量测量，它将流量传感器与温度传感器、压力传感器结合到一起，表头带补偿积算公式显示出补偿后的流量数据。RBZK-LWGQ气体涡轮流量计是我公司生产的一种基于力矩平衡原理，属于速度式的流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、科研等领域的天然气、煤制气、液化气、轻烃气等气体的计量。
一、工作原理：
当流体流入气体涡轮流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入气体涡轮流量计表头的微处理单元进行运算处理，并把气体的体积瞬时流量和累积流量计直接显示于LCD屏上。
二、产品特点：
1、优质合金涡轮，具有更高的稳流和耐侵蚀作用
2.入口优质专用轴承，使用寿命长
3.计量室与通气室隔绝，保证了仪表的安全性
4.流量范围宽（20:1)，重复性好
5.精度高（可达1.0级），压力损失小，始动流量低
6.仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65

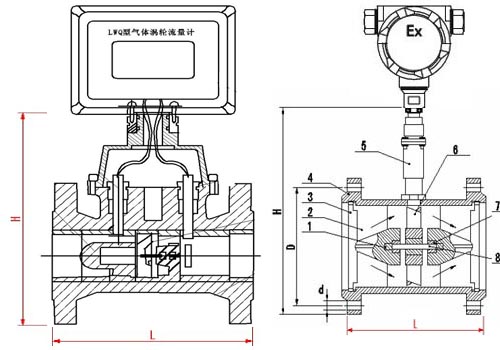

三、气体涡轮流量计外形尺寸图：
| 通径 （DN） | L （mm） | H （mm） |  | |||||||||
| 25 | 170 | 236 | ||||||||||
| 40 | 200 | 266 | ||||||||||
| 50 | 200 | 285 | ||||||||||
| 65 | 240 | 300 | ||||||||||
| 80 | 240 | 319 | ||||||||||
| 100 | 300 | 337 | ||||||||||
| 125 | 240 | 352 | ||||||||||
| 150 | 350 | 395 | ||||||||||
| 200 | 400 | 448 | ||||||||||
| 250 | 500 | 495 | ||||||||||
| 300 | 600 | 548 | ||||||||||
| 四、气体涡轮流量计流量范围及耐压等级： | ||||||||||||
| 仪表口径 （mm） | 流量范围 （m3/h） | 流量范围 （m3/h） | 常规耐受压力 （MPa） | 法兰连接方式 | ||||||||
| DN20 | 2.5～25 | --- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN25 | 2.5～25 | --- | 1.6、2.5、4.0 | 法兰（螺纹） | ||||||||
| DN32 | 5～50 | --- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN40 | 5～50 | --- | 1.6、2.5、4.0 | 法兰（螺纹） | ||||||||
| DN50 | 6～65 | 10～100 | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN65 | 15～200 | ---- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN80 | 13～250 | 20～400 | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN100 | 20～400 | 32～650 | 1.6、2.5 | 法兰 | ||||||||
| DN125 | 25～700 | ---- | 1.6、2.5 | 法兰 | ||||||||
| DN150 | 32～650 | 50～1000 | 1.6、2.5 | 法兰 | ||||||||
| DN200 | 80～1600 | 130～2500 | 1.6 | 法兰 | ||||||||
| DN250 | 130～2500 | 200～4000 | 1.6 | 法兰 | ||||||||
| DN300 | 200～4000 | ---- | 1.6 | 法兰 | ||||||||
| 五、涡轮流量计选型表： | ||||||||||||
| RBZK-LWGQ | 气体涡轮流量计 | |||||||||||
| 口径 （mm） | 25 | DN25 | ||||||||||
| 40 | DN40 | |||||||||||
| ... | ... | |||||||||||
| 300 | DN300 | |||||||||||
| 补偿方式 | A | 无补偿 | ||||||||||
| B | 温度压力补偿 | |||||||||||
| Y | 压力补偿 | |||||||||||
| W | 温度补偿 | |||||||||||
| 表体材质 | 2 | 铸铝 | ||||||||||
| 4 | 304不锈钢 | |||||||||||
| 供电方式 | D | 两线制DC24V 4～20mA | ||||||||||
| H | 两线制DC24V 4～20mA+HART协议 | |||||||||||
| C | 锂电池供电 | |||||||||||
| 压力等级 | P1 | 常压～1.6MPa | ||||||||||
| P2 | 2.5MPa | |||||||||||
| P3 | 4.0MPa | |||||||||||
| 附加选项 | R | RS485 MODBUS通讯协议 | ||||||||||
| M | 脉冲输出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
