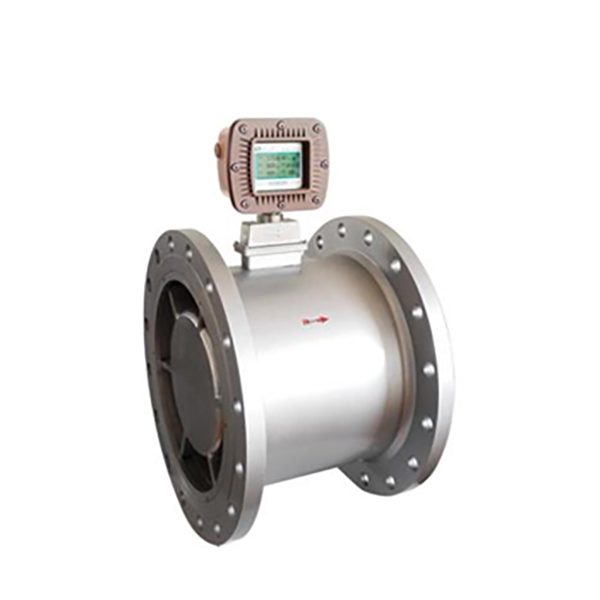

大口径气体涡轮流量计RBZK-LWQ

大口径气体涡轮流量计广泛适用于广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量测量介质：气体量程范围：DN350：400-8000m3/h DN400：650-13000m3/h输出信号：脉冲信号、4-20mA电流信号、控制信号精度等级：1.5级介质温度：-20℃～80℃

详细介绍

introduction

产品概述

　　DN350----DN400大口径气体涡轮流量计是吸取了国内外流量仪表先进技术优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB38362.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。

产品特点:

采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长,采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越;采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行;按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度;采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择;流量计表头可180°;旋转，安装使用简单方便;高精确度，一般可达1.5、1.0重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计;可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（ Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据;

技术参数

产品图片
执行标准	封闭式管道中气体流量的测量/气体涡轮流量计（GB/T18940-2003）
仪表型号	RBZK-	RBZK-
仪表通径	DN350	DN400
信号输出	脉冲信号、4-20mA电流信号、控制信号	脉冲信号、4-20mA电流信号、控制信号
通讯输出	RS485通讯	RS485通讯
供电电源	24VDC或锂电池	24VDC或锂电池
精度等级	1.5级	1.5级
量程比	1：20	1：20
测量范围	400-8000m3/h	650-13000m3/h
显示器	可选	可选
温度补偿	可选	可选
通讯接口	可选	可选
实时记录	可选	可选
表体材质	碳钢	碳钢
机芯材质	铝合金	铝合金
转换器外壳材质	铸铝	铸铝
防爆等级	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65
整机功耗	<1W	<1W
安装方式	法兰连接	法兰连接
耐压等级	1.6MPa	1.6MPa
介质温度	-20℃～80℃	-20℃～80℃
环境温度	-30℃～60℃	-30℃～60℃

测量范围及工作压力

公称通径（mm）	型号	标准量程（m³/h)		扩展量程（m³/h）		常规耐压等级（Mpa）	特制高压等级（Mpa）	安装方式
DN20	RBZK-LWQ20	A	2.2-25	B	4-40	1.6	2.5,4.0	法兰
DN25	RBZK-LWQ25	A	2.2-25	B	4-40	1.6	2.5,4.0	法兰（螺纹）
DN32	RBZK-LWQ32	A	5-50	B	6-60	1.6	2.5,4.0	法兰
DN40	RBZK-LWQ40	A	5-50	B	6-60	1.6	2.5,4.0	法兰（螺纹）
DN50	RBZK-LWQ50	A1	6-65	B1	5-70	1.6	2.5,4.0	法兰
DN50	RBZK-LWQ50	A2	10-100	B2	8-100	1.6	2.5,4.0	法兰
DN65	RBZK-LWQ65	A	15-200	B	10-200	1.6	2.5,4.0	法兰
DN80	RBZK-LWQ80	A1	13-250	B	10-160	1.6	2.5,4.0	法兰
DN80	RBZK-LWQ80	A2	20-400	B	10-160	1.6	2.5,4.0	法兰
DN100	RBZK-LWQ100	A1	20-400	B	13-250	1.6	2.5	法兰
DN100	RBZK-LWQ100	A2	32-650	B	13-250	1.6	2.5	法兰
DN125	RBZK-LWQ125	1	25-700	B	20-800	1.6	2.5	法兰
DN150	RBZK-LWQ150	A1	32-650	B	80-1600	1.6	2.5	法兰
DN150	RBZK-LWQ150	A2	50-1000	B	80-1600	1.6	2.5	法兰
DN200	RBZK-LWQ200	A1	80-1600	B	50-1000	1.6	______	法兰
DN200	RBZK-LWQ200	A2	130-2500	B	50-1000	1.6	______	法兰
DN250	RBZK-LWQ250	A1	130-2500	B	80-1600	1.6	______	法兰
DN250	RBZK-LWQ250	A2	200-4000	B	80-1600	1.6	______	法兰<
