3.适用:从0~42MPa(表压);

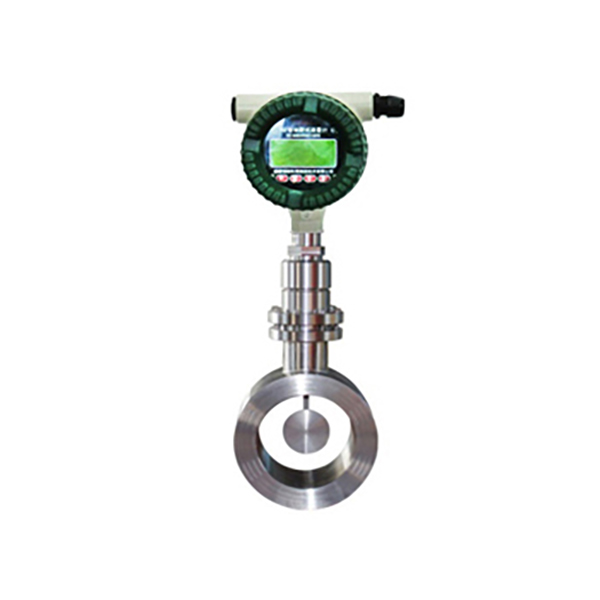

RBZK-LYBD智能靶式流量计采用了法兰对夹式安装,全新型电容式力传感器作为测量和敏感传递元件,同时应用了全新数字技术和微电子技术,是一款适用于高粘度、低雷诺数及含有微小颗粒的液体和气体测量的智能流量计。靶式流量计采用电容式力传感器是该产品真正实现高精度、高稳定性的关键所在。
RBZK-LYB智能靶式流量计采用成熟可靠的力称重传感器技术,其根据工况特性需求,可以将流速、流量(或将工况温度、压力检测优化一体),充分体现了当今机电一体化产品的高科技性及其产品的性价比。仪表系统数据处理采用Texas Instruments Incorporated的MCU 技术并结合现代微电子工艺研制开发一种高可靠、准确度高的工业流量测控仪表。
智能靶式流量计既具有传统孔板、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量计及常规流体流量测量外,尤其在高粘度、易堵卡、高温、高压、强腐蚀等流量计量困难的工况中具有很好的应用价值,目前已广泛应用于钢铁、石油、天然气、电力、造纸、化工、能源、食品、环保等各个领域的流量测量。
一、适用范围:
1.公称直径,从DN10~DN300mm;
2.适用温度:-150℃~450℃;
3.适用:从0~42MPa(表压);
4.适合测量对象:
气体类: 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类:饱和蒸汽、过热蒸汽、蒸汽冷凝水
二、产品特点:
1、无可动部件,密封面减少,大大降低泄漏率,便于安装和日常维护;
2、测量范围宽,最大测量范围可达20:1(液体)或10:1(气体);
3、计量准确、精度高,法兰式可达0.2%(液体)或0.5%(气体);
4、灵敏度高,能测量超小流量,其可测量低流速为0.08m/s,电磁流量计0.5m/s;
5、重复性好,一般为0.05~0.08%,具有可选小信号切除,非线性修正,滤波时间可选择;
6、压力损失小,小口径仅为标准孔板的1/2△P左右;DN100口径以上压力损失开始大幅度减少;
7、标定方便,除可采用标准装置检定外,还可采用干式标定方法,即采用砝码挂重法,单键操作即可完成标定;
8、可根据实际需要更换阻流件而改变流量范围,在线可拆装插入式结构可实现不停产,不断流维修或更换;
9、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时流量累积流量及百分比棒图,并可切换显示补偿温度及补偿压力示值;
10、抗干扰、抗杂质能力特强,多种输出形式,能远传各种参数,使用无需拌热。
三、靶式流量计外形尺寸图:
通径
(DN) |
L
(mm) |
H
(mm) |
|
15~50 |
50 |
375~440 |
65 |
80 |
450 |
80 |
80 |
460 |
100 |
80 |
485 |
125 |
80 |
515 |
150 |
80 |
540 |
200 |
80 |
595 |
250 |
80 |
650 |
300 |
100 |
700 |
四、靶式流量计安装示意图: |
注意事项 |
图例 |
1.水平管道走向
应安装在略微上升的管道上。如果条件不允许请保证
足够的流速以防止空气、气体及蒸汽凝集在管道上部。 |
|
2.敞口排放或灌入
应把仪表安装在管道的低管段。 |
|
3.管道走向往下
应将往下的管道低于仪表5米以上,并在流量计下游安
装排气阀 |
|
4.长管道系统
应将控制阀安装在流量计的下游 |
|
5.泵
应将泵安装在流量计的上游 |
|
五、靶式流量计选型表: |
RBZK-LBY |
智能靶式流量计 |
仪表口径
(mm) |
10 |
DN10 |
20 |
DN20 |
… |
… |
2000 |
DN200 |
安装方式 |
D |
对夹式 |
F |
法兰连接式 |
J |
插入式 |
K |
可在线拆装式 |
L |
螺纹连接式 |
H |
卫生型 |
测量介质 |
Y |
液体 |
Q |
气体 |
Z |
蒸汽 |
温度范围 |
T1 |
常温型(80℃以下) |
T2 |
高温型(80~250℃) |
T3 |
超高温型(250~450℃) |
压力等级 |
P1 |
常压~1.6MPa |
P2 |
4.0MPa |
P3 |
6.3MPa |
P4 |
最大42MPa(标注压力等级) |
本体材质 |
A |
碳钢 |
B |
304不锈钢 |
C |
316不锈钢 |
F |
304衬四氟 |
P |
工程塑料 |
供电方式 |
D |
两线制DC24V 4~20mA |
H |
两线制DC24V 4~20mA+RBZK协议 |
C |
电池供电 |
附加选项 |
R |
RS485 MODBUS通讯协议 |
M |
脉冲输出 |
K |
报警输出 |
B |
防爆(ExII CT6) |
